产品说明：

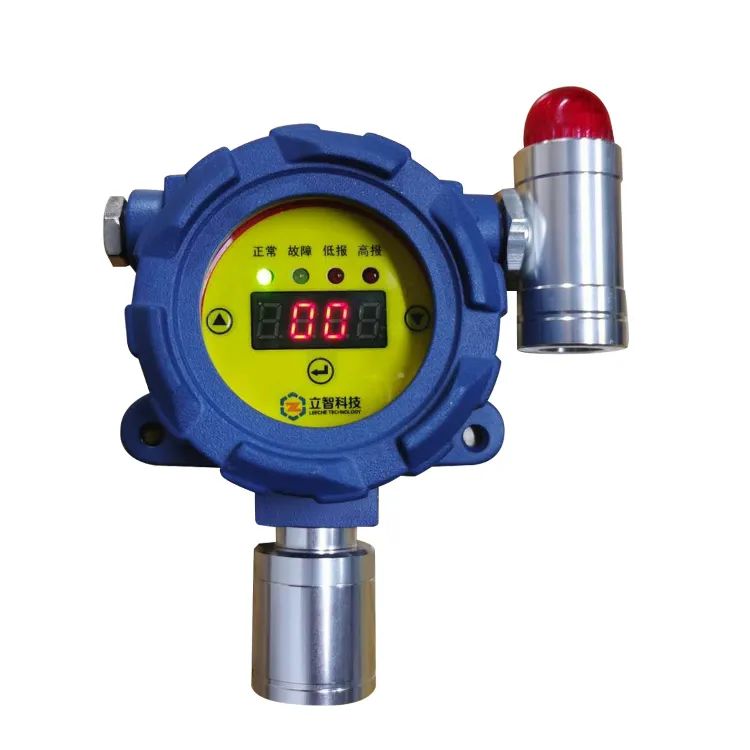

固定式气体探测器外观

可燃气体泄漏报警器就是气体泄漏检测报警仪器。当工业环境中可燃或有毒气体泄露时，可燃气体泄漏报警器检测到气体浓度达到爆炸或中毒报警器设置的临界点的情况下（可燃气体量程为0-100%LEL，一级报警值为20%LEL，二级报警值为50%LEL，有毒气体根据每一种气体检测量程来设定报警值），可燃气体泄漏报警器就会发出报警信号，以提醒工作人员采取安全措施，比如控制器可以自动驱动排风、切断燃气费、喷淋系统等，或者工作人员听到探测器报警声音，人工采取一些防护措施，目的就是为了防止发生爆炸、火灾、中毒事故，从而保障安全生产。可燃气体泄漏报警器可以测出各种气体浓度。经常用在化工厂，石油，燃气站，钢铁厂等有可燃气体或者有毒气体泄漏的地方。

产品分类：

按照使用环境可以分为工业用气体报警器和家用燃气报警器，按自身形态可分为固定式可燃气体报警器和便携式可燃气体报警器。按检测气体种类可分单一型和多种型可燃气体浓度响应的探测器。工业用固定式可燃气体报警器由报警控制器和探测器组成，控制器可放置于值班室内，主要对各监测点进行控制，探测器安装于可燃气体最易泄露的地点，其核心部件为内置的可燃气体传感器，传感器检测空气中气体的浓度。探测器将传感器检测到的气体浓度转换成电信号，通过线缆传输到控制器，气体浓度越高，电信号越强，当气体浓度达到或超过报警控制器设置的报警点时，报警器发出报警信号，并可启动电磁阀、排气扇等外联设备，自动排除隐患。

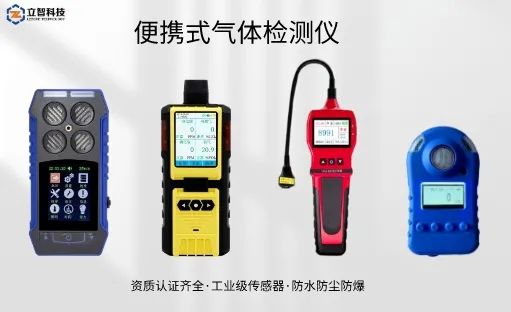

便携式气体检测仪外观

便携式可燃气体报警器为手持式，工作人员可随身携带，检测不同地点的可燃气体浓度，便携式气体检测仪集控制器，探测器于一体，小巧灵活。与固定式气体报警器相比主要区别是便携式气体检测仪不能外联其他设备。家用可燃气体报警器也可以叫做燃气报警器，主要用于检测家庭煤气泄漏，防止煤气中毒和煤气爆炸事故的发生。

施工接线：

可燃气体泄漏报警器施工接线说明

三芯和四芯电缆线

控制器采用三芯屏蔽线或者四芯信号屏蔽线与探测器连接（注：单芯线径不低于0.75mm国标线），将屏蔽电缆线与控制器机壳相连并可靠接地。当采用RVVP线缆时，应穿金属管并将金属管与机壳相连后可靠接地。参照控制器与探测器接线图，将控制器与探测器的对应端子相连接。

工作原理：

可燃气体探测器有催化型、红外光学型两种类型。

催化型是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度 。当可燃气体进入探测器时，在铂丝表面引起氧化反应（无焰燃烧），其产生的热量使铂丝的温度升高，而铂丝的电阻率便发生变化。这个时候一旦气体发生泄漏，达到设定的浓度范围，那么探测器就会报警，提醒人们采取一系列的氨气措施。

红外光学型是利用红外传感器通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体！

检测气体：

主要用于检测空气中的可燃气体，常见的如氢气（H2）、甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）、乙烯（C2H4）、丙烯（C3H6）、丁烯（C4H8）、乙炔（C2H2）、丙炔（C3H4）、丁炔（C4H6）、磷化氢等。

注意事项：

(1)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。且周围留有不小于0.3m的净空隙。

(2)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。

(3)报警器的安装高度一般应在160—170cm，以便于维修人员进行日常维护。

(4)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。

(5) 检测比空气重的有害气体时，检测器安装高度应高出地坪（或楼板面）0.3-0.6m。过低易造成水淋、溅的损害；过高则超出气体易于积聚的高度。（标准状态下，气体密度大于0.97kg/m3即认定比空气重）。

（6）检测比空气轻的有害气体时，检测器安装高度应高出释放源0.5-2m。且释放源水平距离适当减小至5m以内。

（7）检测氢气时，宜安装于释放源周围及上方1m范围内。检测器与释放源安装范围1.可燃气体检测器：有效覆盖水平平面直径，室内宜为7.5m，室外宜为15m。2.有毒气体检测器：与释放源距离，室内不宜大于2m，室外不宜大于1m。

(8)露天探头的安装可根据被测气体的密度而选择安装高度，特别注意的一点是探头应安装在下风侧。

(9)报警回路的连接电缆要加保护套管，在探头的接线处最好加金属软管，并注意要与工厂的防爆等级一致。

(10)安装调试后，一定要装透气防水罩，以免雨水进入损坏探头。
