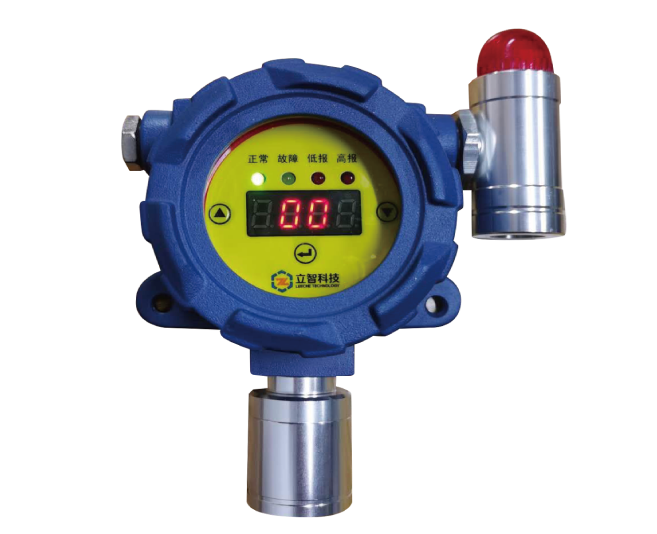

点型可燃气体探测器
点型可燃气体探测器
点型可燃气体探测器
- 产品详情
- 产品参数
产品特点
产品免标定 方便后期维护
免螺钉接线 高效 便捷
长寿命、高灵敏度、低漂移、工作稳定可靠
超高亮度数码管显示，寿命长，可靠耐用，支持热插拔
抗电磁干扰能力强，气体、粉尘环境防爆设计，提高传感器寿命，适应复杂环境
可根据需要选择报警统计功能
增加了传感器保护电路，有效防护意外损坏
传感器采用数字校正系统及温度湿度补偿，稳定可靠，受温度及潮湿影响最小
多种状态指示：低报、高报、故障等
应用场所
石油石化、钢铁行业、生物制药、燃气、冷链行业、电力行业、氢能行业、工业行业、建筑行业、交通行业等
技术参数
| 检测原理 | 催化燃烧 | 采样方式 | 扩散式 |
| 额定电压 | DC10V-DC30V | 功 率 | ≤2.5W |
| 响应时间 | ≤30S（T90） | 检测误差 | ±5%LEL |
| 触电容量 | DC24V/2A | 负载电阻 | ≤600R |
| 防护等级 | IP66 | 报 警 | 声光报警器(选配) |
| 显 示 | 4位LED数码管 | 安装方式 | 抱管/壁挂安装 |
| 存储温度 | -40-+70℃ | 电气接口 | M20*1.5NPT内螺纹 |
| 工作温度 | -40-+70℃ | 外壳材料 | 压铸铝 |
| 相对湿度 | ≤93%RH(无凝露) | 重 量 | 约1374g |
| 环境压力 | 86-106kpa | 防爆标识 | Ex db lc T6 Gb/Ex tb lc T80℃ Db |
产品结构
4-20mA线路图
气体参数
| 检测气体 | 测量范围 | 可选量程 | 分辨率 | 报警点 |
| 可燃气体EX | 3-100%lel | 3-100%lel | 1%lel | 低:20%lel 高:50%lel |
| 氧气O2 | 0-30%vol | 0-30%vol | 0.1%vol | 低:19.5% 高:23.5%vol |
| 硫化氢H2S | 0-100ppm | 0-50/200/1000ppm | 1ppm | 低:10 高:20 ppm |
| 一氧化碳CO | 0-1000ppm | 0-500/2000/5000ppm | 1ppm | 低:50 高:150 ppm |
| 二氧化碳CO2 | 0-5%vol | 0-1%/5%/10%vol（红外） | 1ppm/0.1%vol | 低:1000 高:2000 ppm |
| 一氧化氮NO | 0-250ppm | 0-500/1000ppm | 1ppm | 低:50 高:150 ppm |
| 二氧化氮NO2 | 0-20ppm | 0-50/1000ppm | 0.1ppm | 低:5 高:10 ppm |
| 二氧化硫SO2 | 0-20ppm | 0-50/1000ppm | 0.1/1ppm | 低:5 高:10 ppm |
| 氯气CL2 | 0-20ppm | 0-100/1000ppm | 0.1ppm | 低:5 高:10 ppm |
| 氢气H2 | 0-1000ppm | 0-500/2000/5000ppm | 1ppm | 低:50 高:150 ppm |
| 氨气NH3 | 0-100ppm | 0-50/500/1000ppm | 0.1/1ppm | 低:20 高:50 ppm |
| 磷化氢PH3 | 0-20ppm | 0-20/1000ppm | 0.1ppm | 低:5 高:10 ppm |
| 氯化氢HCL | 0-20ppm | 0-20/500/1000ppm | 0.1ppm | 低:5 高:10 ppm |
| 二氧化氯CLO2 | 0-50ppm | 0-10/100ppm | 0.1ppm | 低:5 高:10 ppm |
| 氰化氢HCN | 0-50ppm | 0-100ppm | 0.1/0.01ppm | 低:10 高:20 ppm |
| 环氧乙烷C2H4O | 0-100ppm | 0-100ppm | 1/0.1ppm | 低:20 高:50 ppm |
| 臭氧 | 0-20ppm | 0-20/100ppm | 0.1ppm | 低:2 高:5 ppm |
| 甲醛CH2O | 0-20ppm | 0-50/100ppm | 1/0.1ppm | 低:5 高:10 ppm |
| 氟化氢HF | 0-100ppm | 0-1/10/50/100ppm | 0.01/0.1ppm | 低:2 高:5 ppm |
| 二甲苯/甲苯 | 0-20ppm | 0-1/10/50/100ppm | 0.01/0.1ppm | 低:5 高:10 ppm |
产品型号
GTYQ-DX101
输出方式
4-20mA/RS485
产品尺寸
195x184x92mm(长x宽x厚)
产品介绍
保时安GTYQ-DX101点型可燃气体探测器应用于现场可燃气体浓度24小时连续在线监测及温湿度的测量，现场显示浓度和超标声光报警，远程数据传输。
